Подключение скважины к дому с помощью адаптера
Опубликовано: 03.09.2018
Содержание статьи
Сегодня я покажу и расскажу вам об альтернативном решении замене кессона на скважинный адаптер . Все вы знаете что для обустройства водоснабжения необходима установка кессона на скважину, обеспечение полной герметизации с помощью пластиковых кессонов или же если грунтовые воды низкие можно установить кессон из железобетонных колец. Такие кессоны считались единственным решением для обустройства скважины. Стоимость кессона начинается от 15 тысяч, стоимость его монтажа колеблется в районе 30 и более тысяч. Но по сути в кессоне просто устанавливается оголовок для герметизации скважины и уголок для отведения водопроводной трубы к дому. Стоит ли так затрачиваться выбирать вам. Я вас пойму, если вы гидроаккумулятор и фильтрация будет стоять в кессоне, так как нет места в доме или нет специального места в доме.
Подключение скважины с помощью адаптера — альтернатива кессонам
Скважинный адаптер — это небольшое устройство с помощью которой можно провести трубу через стенку скважины и сразу увести под землей к дому. Цена на адаптер начинается от 2200 руб. Что значительно дешевле кессона и стоимость монтажа начинается от 10 тыс. рублей.
подключение скважины к дому

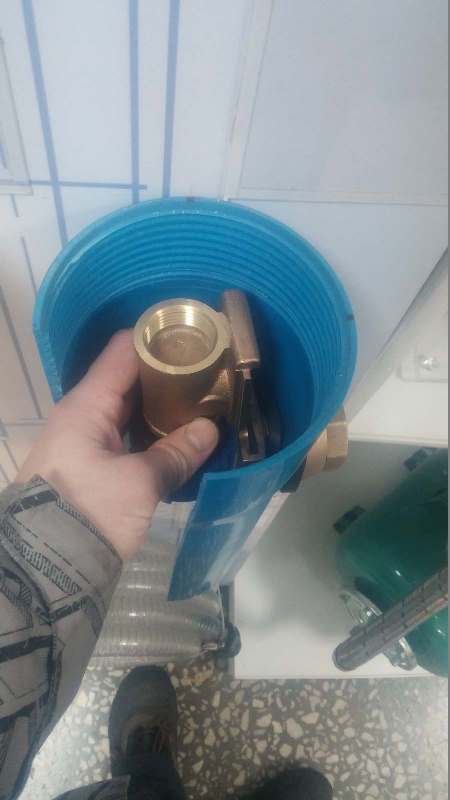

Вот как выглядит скважинный адаптер на стенде в магазине.
Скважинный адаптер состоит из двух частей, одна часть устанавливается в стенку скважины, вторая часть адаптера вставляется в «гнездо», обеспечивая полную герметичность долгие годы с помощью резиновых уплотнителей и прижимной гайки.
Обустройство скважины и ввод водопровода в дом

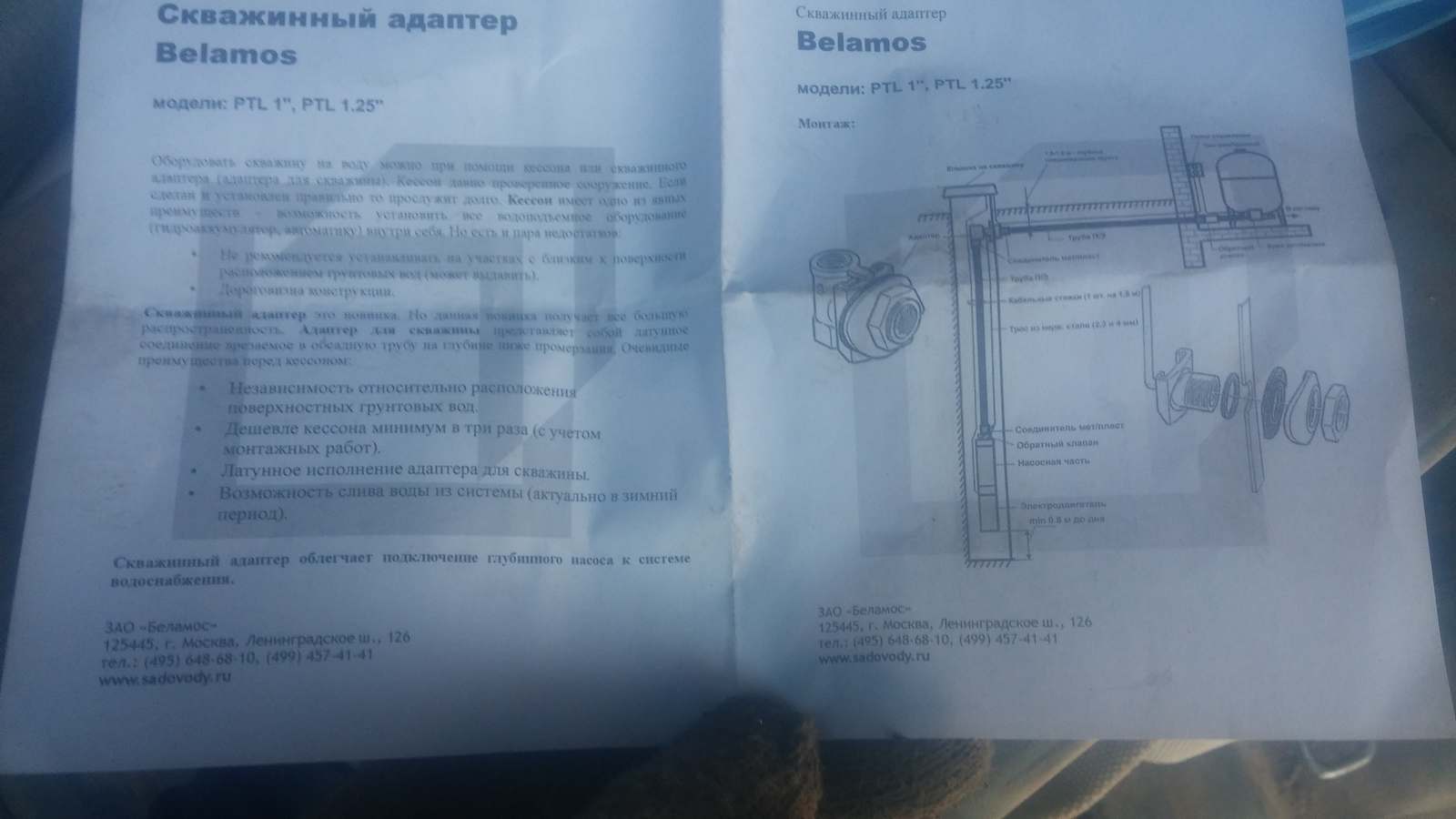

Схема подключения адаптера для скважины
Инструкция достаточно простая и краткая, собственно по схеме сразу же все понятно как монтируется адаптер.

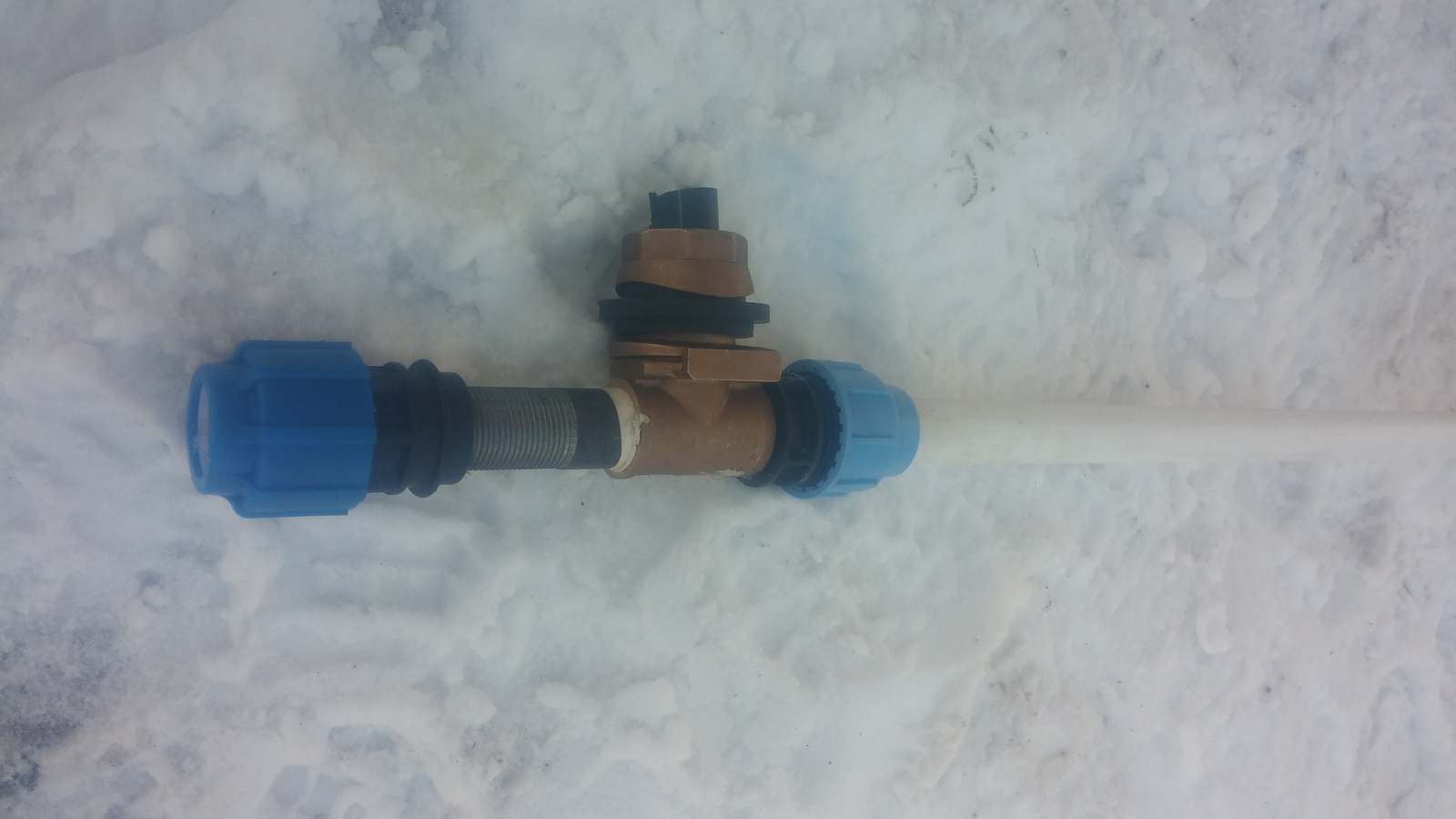

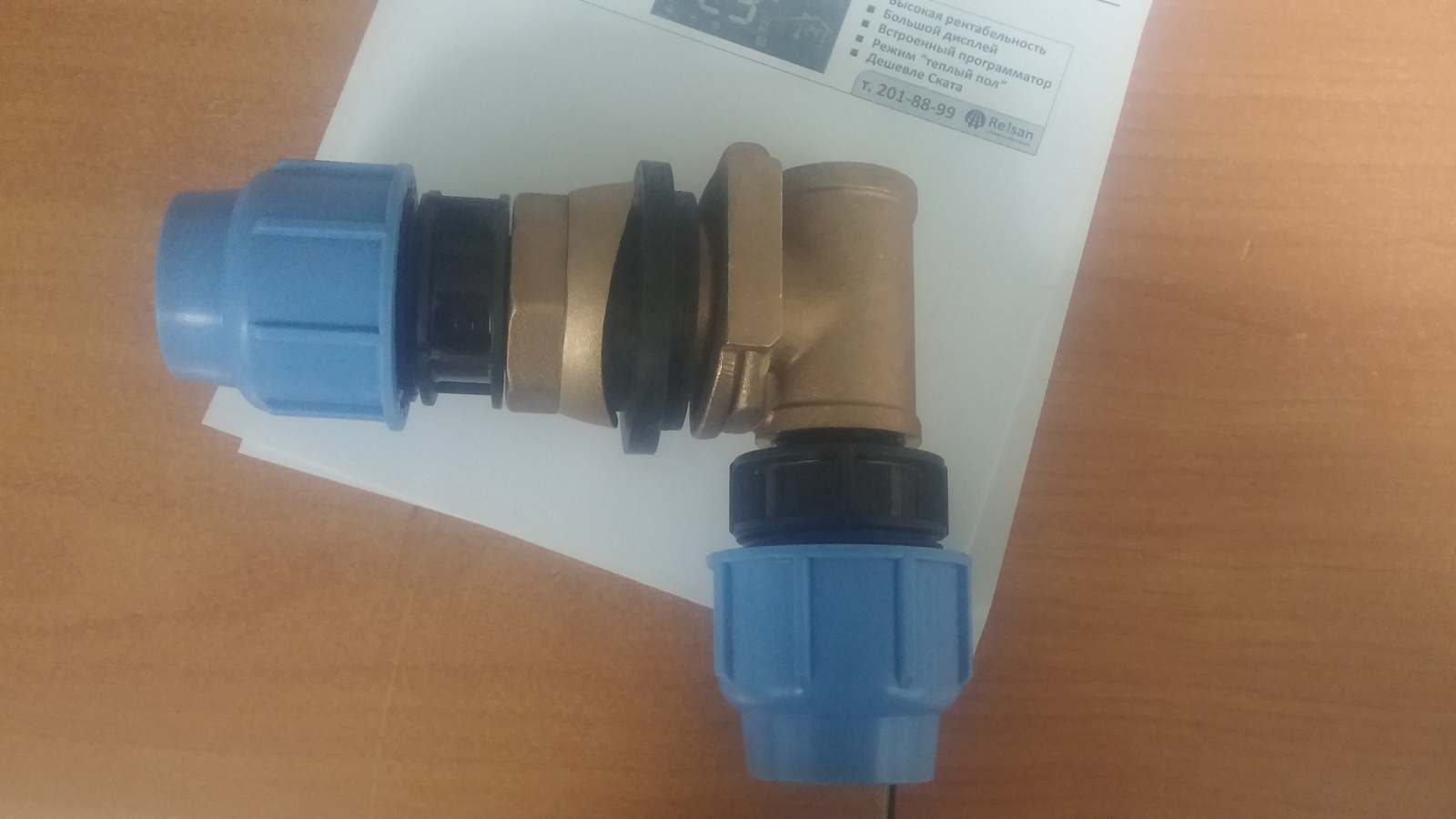

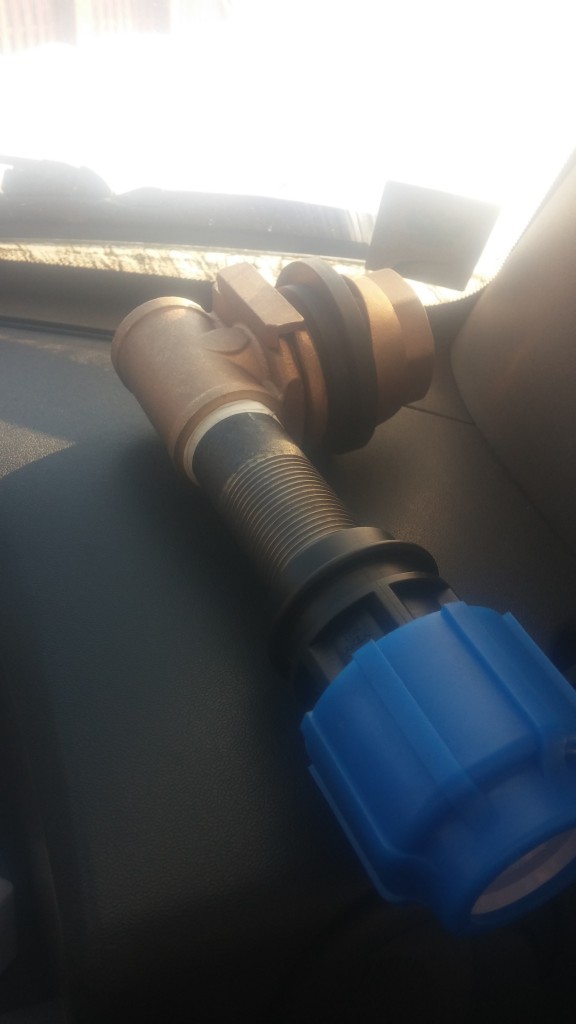

Вот я собрал адаптер только что купив его.
Сразу же увидел больное место, с такими широкими муфтами адаптер не складывается как надо. Пришлось думать.
Как видите установлен металлический сгон и на нем пластиковая муфта для ПНД трубы. В идеале нужно обойтись латунной муфтой для ПНД, потому что она уже. Как видите пластиковая муфта имеет широкую синюю гайку, которая впоследствии может помешать вам установить одну часть адаптера в другую уже на скважине.
Немного теории: выбираем лучшие трубы
Прокладка наружного водопровода возможна трубами, изготовленными из различных материалов. Однако подобрать следует такие изделия, которые наиболее долговечны и практичны, а также доступны по цене.
Какой материал труб наиболее практичен
Специалисты считают, что лучшими для прокладки наружного водопровода для частного дома являются трубы ПНД. Эта точка зрения объясняется следующими достоинствами, присущими этим изделиям:
вполне достаточный диаметр, составляющий 25 мм и более; способность обеспечивать подачу жидкости температурой не более 40°С, что идеально подходит для подачи воды из скважин; пластичность материала, благодаря чему трубопровод способен выдерживать замерзание находящейся в нем воды; абсолютная устойчивость к корродирующим воздействиям; высокий уровень износостойкости и долговечности (более полувека); возможность использования обжимных фитингов, существенно облегчающая весь процесс монтажа внешнего трубопровода; возможность приобрести трубы бухтами 50 м и более.На последний пункт хотим обратить особое внимание. Поставка труб в длинномерных бухтах позволяет исключить или свести к минимуму количество стыков в прокладываемом водопроводе, что значительно увеличивает его надежность.
Естественно, трубы ПНД вполне можно надежно соединять с помощью стыковой сварки, о чем мы уже рассказывали в статье, посвященной этому вопросу . Однако для этого требуется специальный сварочный аппарат и, следовательно, обращение в специализированную организацию, занимающуюся данным видом работ. Чтобы иметь возможность сделать это собственными силами, нужно приобретать такую трубу, которую в водопровод можно уложить единым отрезком.
Как выбрать диаметр труб для наружного водопровода
Трубопровод укладывается такого диаметра, чтобы обеспечить потребности всех потребителей, использующих воду одновременно. Причем это должно происходить без значительных потерь в давлении.
Как правило, в расчетах принимается, что в жилом доме одновременно могут работать 3 или 4 водозаборные точки или, говоря иными словами, 3 или 4 крана. Пропускная способность крана составляет 5-6 л/мин. Из этого можно заключить, что пропускная способность водопроводной трубы не должна быть менее 20 л/мин. Этим условиям отвечает, например, труба ПНД, имеющая диаметр 20 мм и длину до 5 м.
Необходимо учитывать, что сказанное выше относится к тем случаям, когда в трубе создано нормальное давление порядка 2-3 бар. Если же давление ниже, то трубу следует брать большего диаметра. Как правило, трубы для наружного водопровода берутся с некоторым запасом. А именно:
при длине трубопровода до 10 м достаточной будет труба ПНД диаметром 25 мм; при длине до 30 м – диаметр 32 мм; при длине более 30 м – диаметр 38 мм.И еще один нюанс. Если воду подает насос, обслуживающий домашний накопитель, то необходимо проложить магистраль, соответствующую его характеристикам. В подобных случаях укладываются, как правило, трубы диаметром 32-38 мм.
Теперь же расскажем о тех работах по укладке наружного водопровода, которые нам довелось выполнять собственными руками.
Монтаж наружного водопровода
Подготовка участка

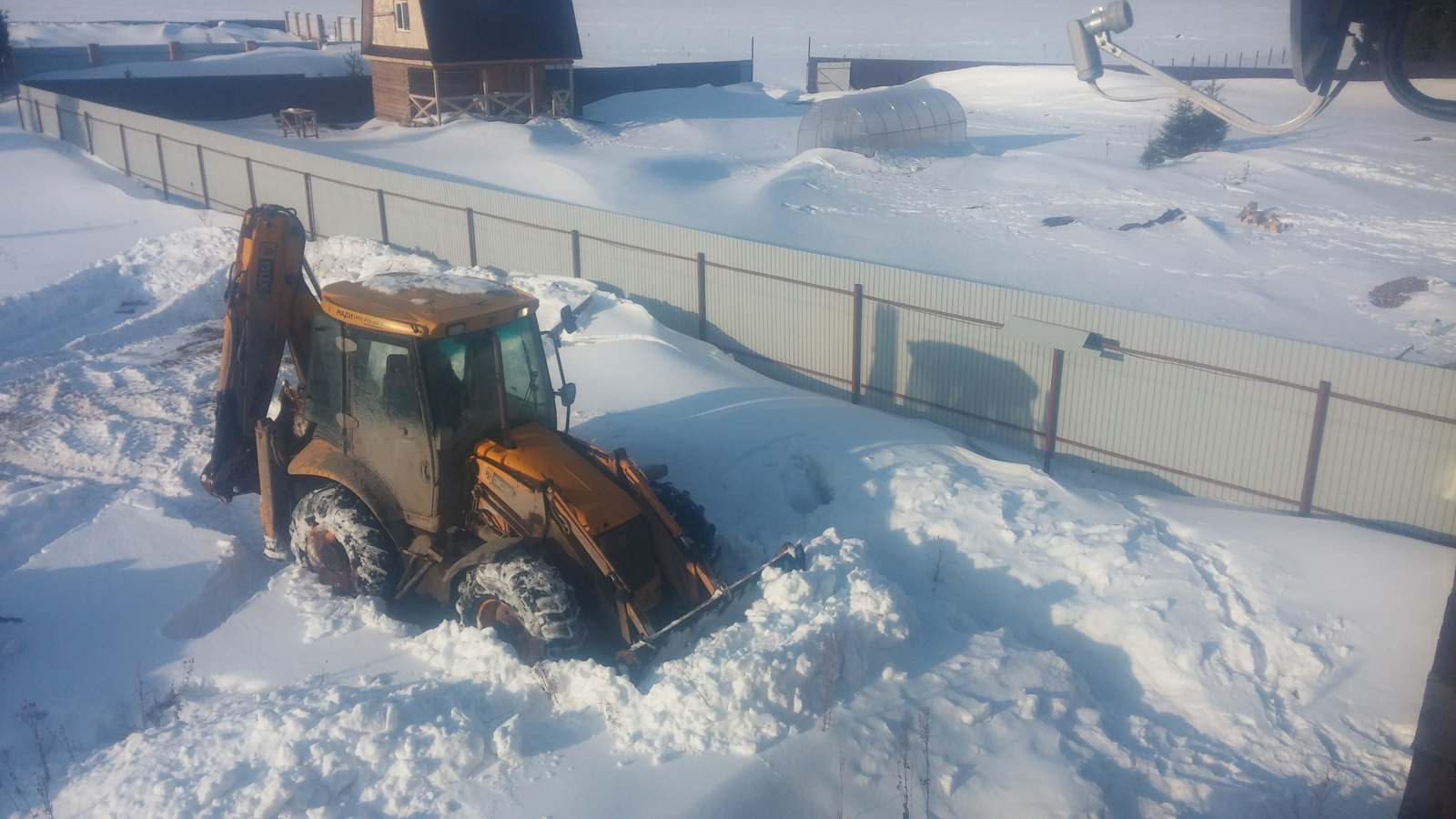

Монтаж водопровода осуществлялся в феврале этого года, снега было предостаточно, для начала экскаватор почистил участок копки от снега.

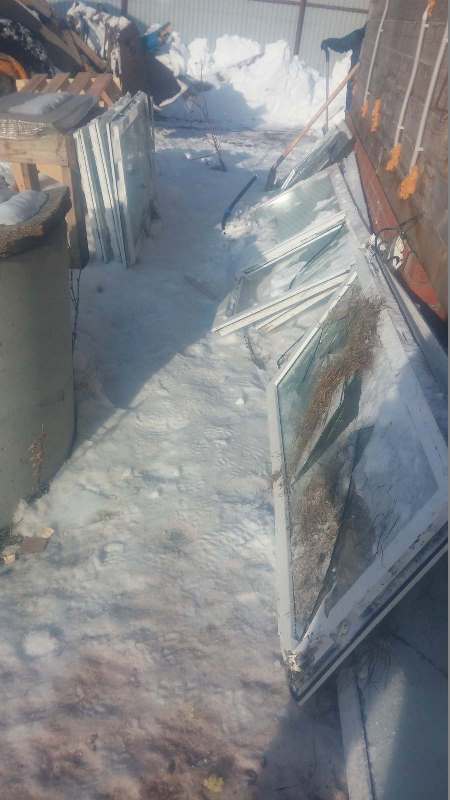

ВАЖНО! Раскопки в зимнее время могут привести к непредвиденным ситуациям. В нашем случае под снегом оказались пластиковые окна и двери. Заранее убирайте все с места монтажа иначе у вас может произойти тоже самое.
Стекла было очень много, нам повезло, что ни одно стеклышко не повредило колеса трактора.
Раскопка траншеи

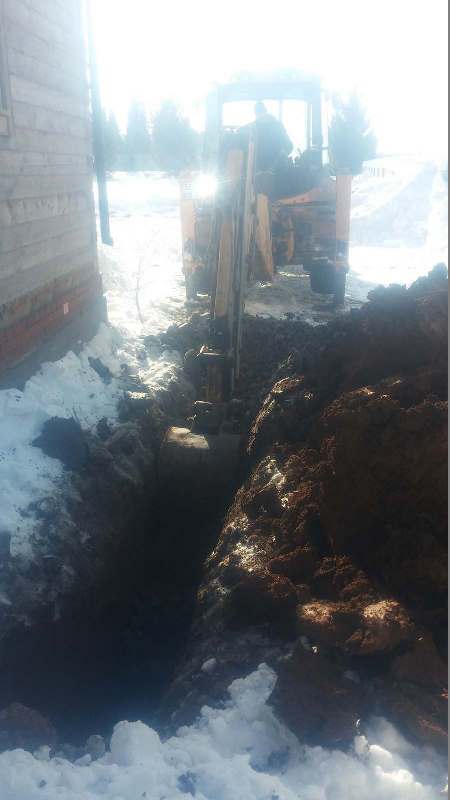

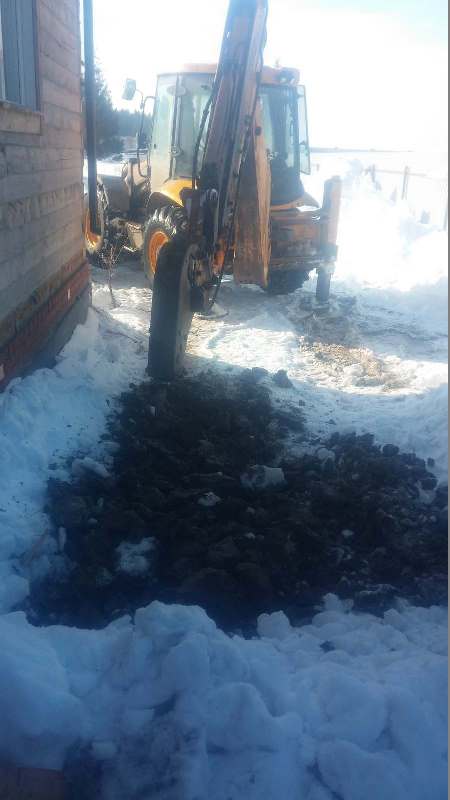

После того как место раскопок очищено от снега, начинаем копать. Пробуем ковшом, ковш не берет, одеваем гидроклин и начинаем долбить землю.

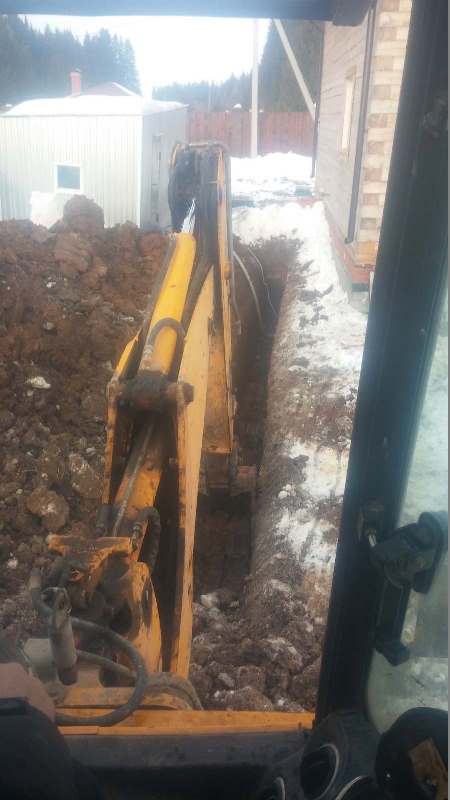

Траншея составила 15 метров. Раскопка гидроклином и ковшом составила примерно 6 часов. Это очень долго, в летнее время такую траншею экскаватор капает за 30 минут.
ВАЖНО! Зимой раскопки траншеи и другое, ДОРОГО, так как много времени уходит на раскалывание мерзлой земли, которая порой промерзает и до 1,5 метров.
Подготовка трубы и электрокабеля

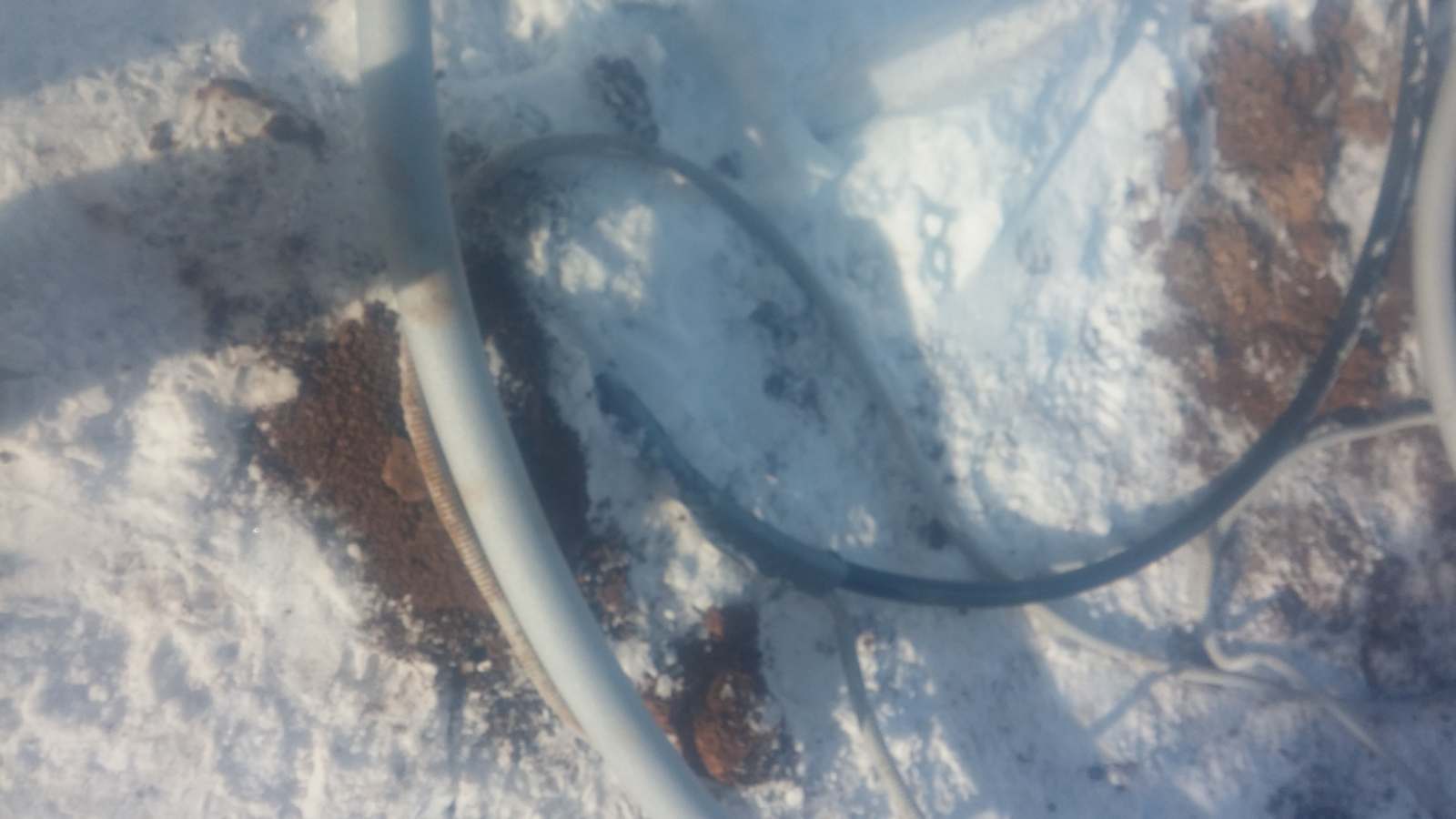

Пока экскаватор копал траншею мы подготовили трубу для укладки в землю и утеплили ее энергофлексом. Так же подготовили электрический кабель для подключения насоса к электричеству, продели его в гофру.

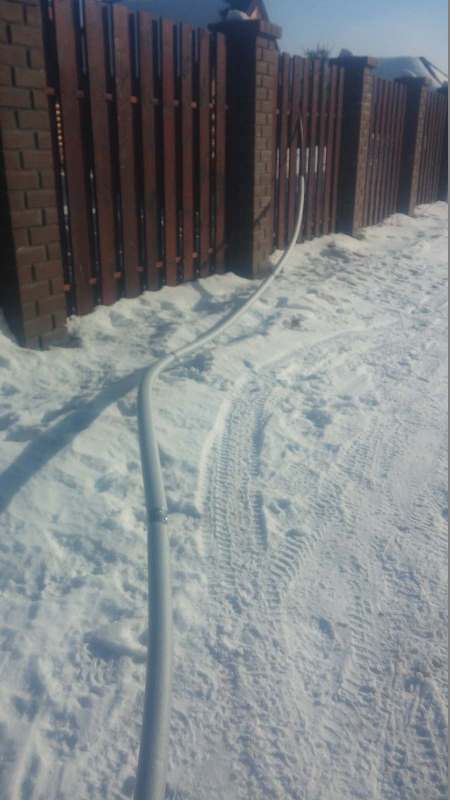

Трубу лучше раскладывать заранее, тем более зимой, чтобы она приняла форму, выпрямилась.
Установка адаптера для скважины

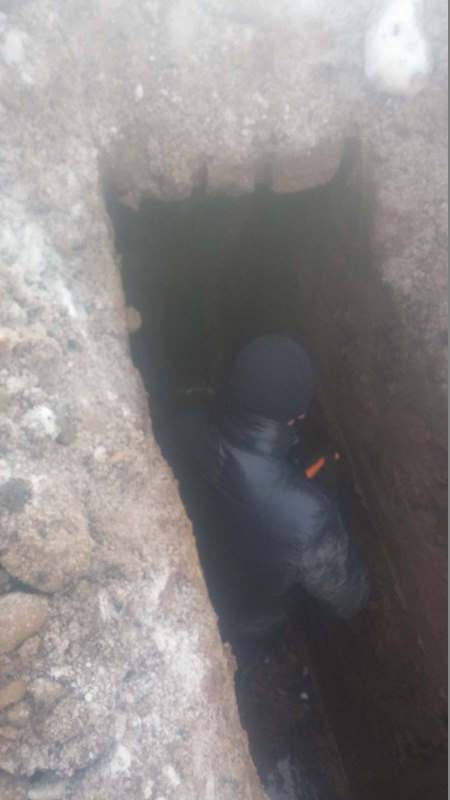

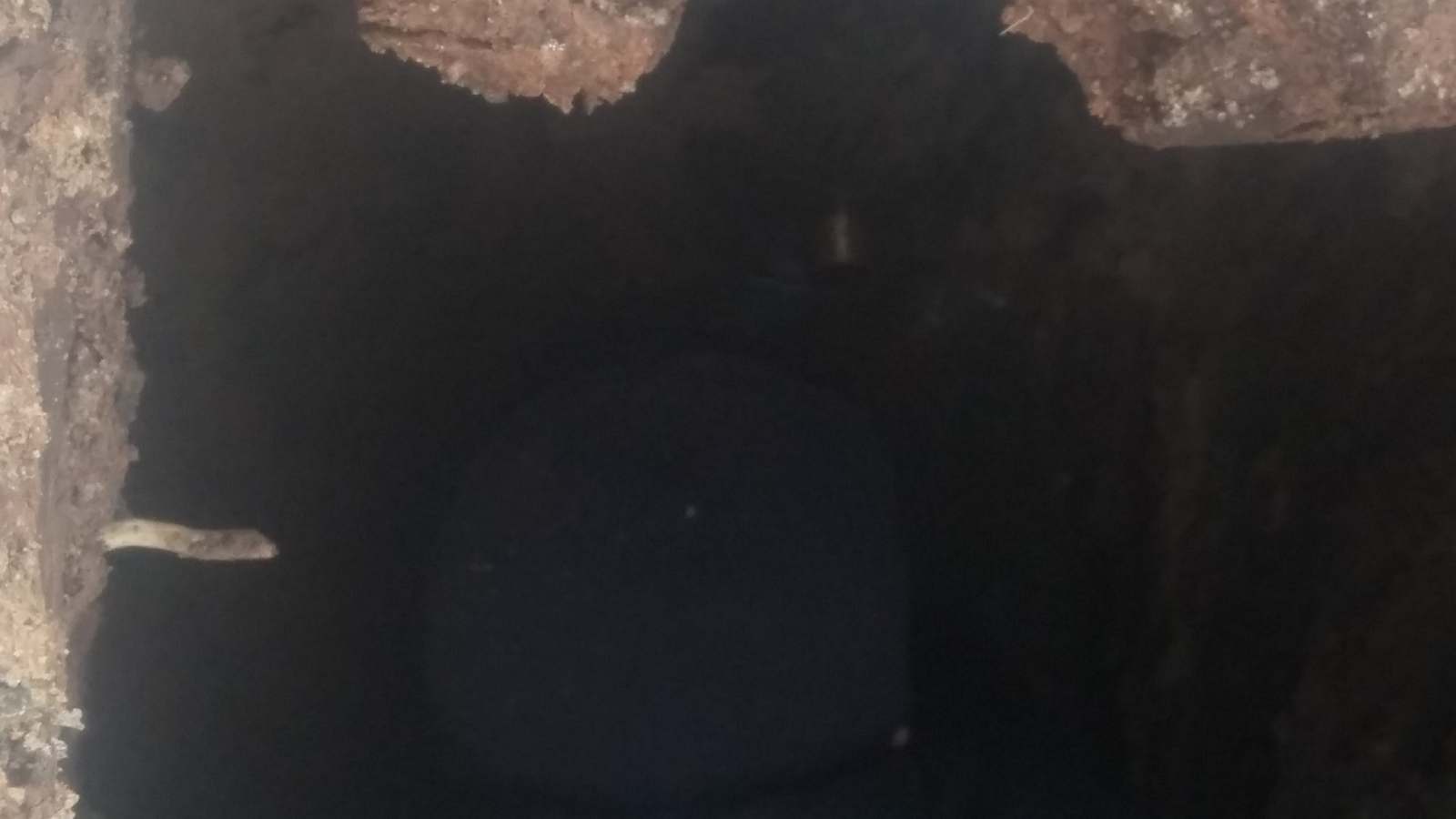

Итак, траншея готова, скважинная труба видна, начинаем сверлить отверстие под адаптер на глубине 2 метра.
После того как отверстие было готово, необходимо было с помощью специального ключа установить адаптер в это отверстие.
Мы сделали этот ключ из полипропиленовой трубы армированной алюминием. Ключ достаточно крепкий, в идеале нужна металлическая труба. Но мне было и с ПП удобно.

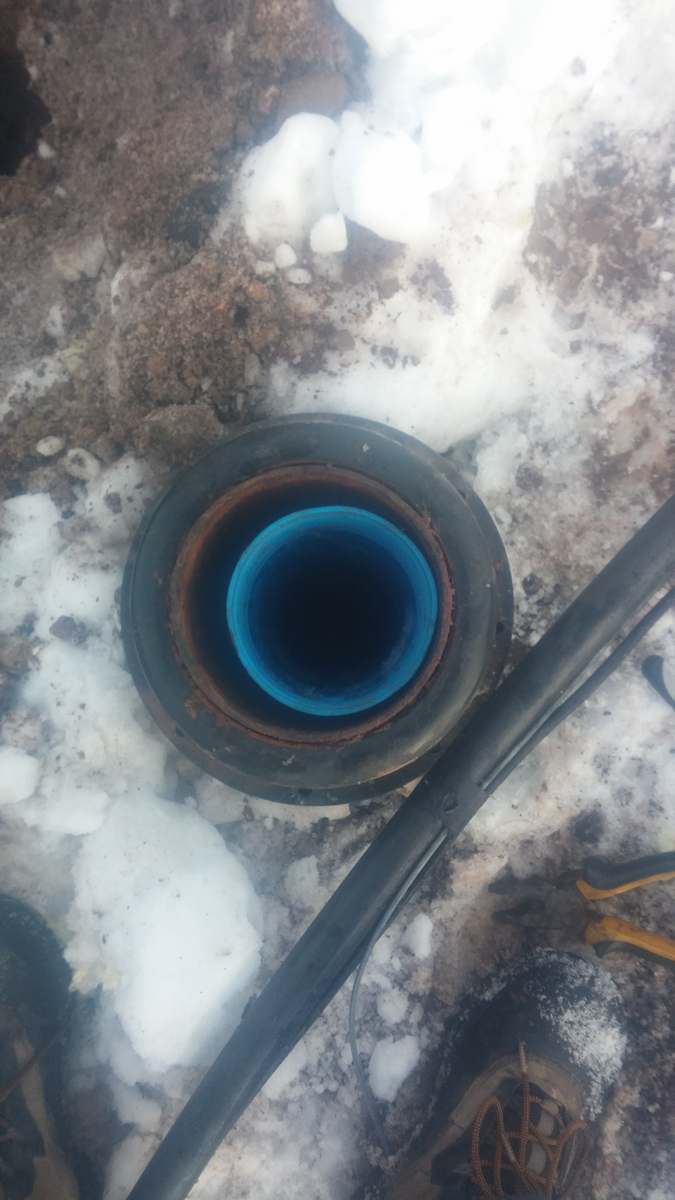

На наше скважине был установлен стандартный оголовок, после сняли оголовок, достали из скважины насос и стало понятно, что наш ключ с адаптером не пролезут.
Пришлось убрать синюю пластиковую трубу из скважины, а точнее один сустав 4 метровый. Она легко открутилась и была успешно убрана. После чего наш адаптер с ключом легко пролез в скважину и был установлен на вырезанное отверстие в стенке скважины.
Видно резьбу здесь.

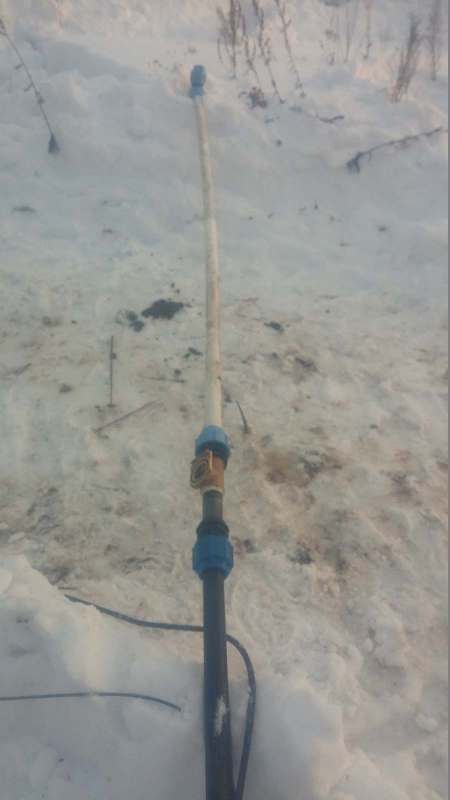

После чего на штуцер адаптера была установлена уплотнительная резинка и все это затянулось прижимной гайкой. На штуцер так же была прикручена муфта ПНД, уложена труба в траншее и подключена к муфте, как у скважины так и в доме.
Теперь можно опускать насос на ключе с адаптером и важно попасть в ответную часть адаптера установленную в стенке скважины.
Ключ остается в скважине для возможности доставать насос при необходимости.

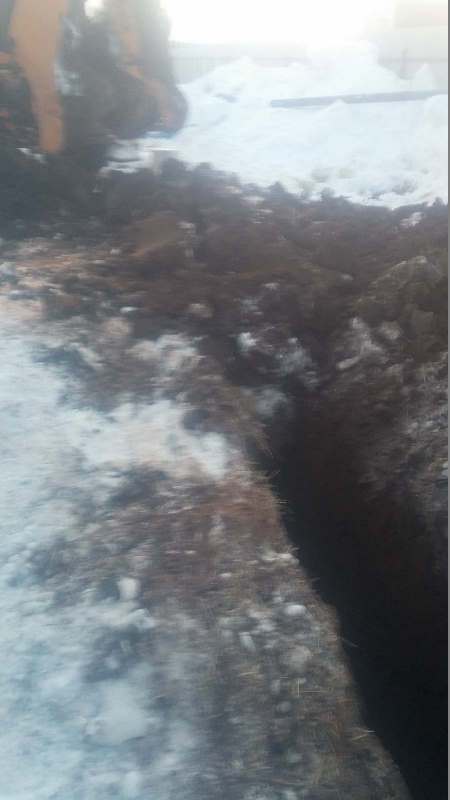

Все установлено, можно закапывать траншею с уложенной трубой.
ВАЖНО! Если у вас недалеко баня, то лучше уложить трубу и на баню, т.е. из дома выводится труба и прокладывается в траншее. В случае если вам понадобится провести воду в баню вы сможете откопать в определенном месте трубу и довести до бани. Иначе вам придется делать раскопки аккуратно не пробив напорную трубу от скважины.

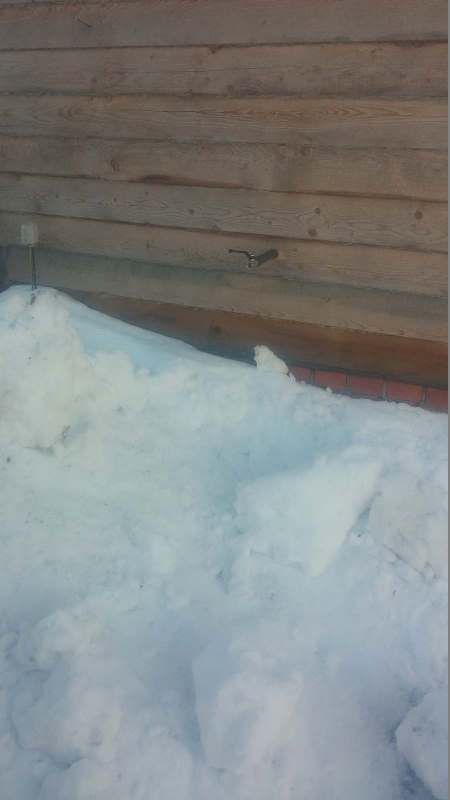

Кран для летнего водопровода. Обязательно продумайте слив воды на зиму из летнего водопровода.

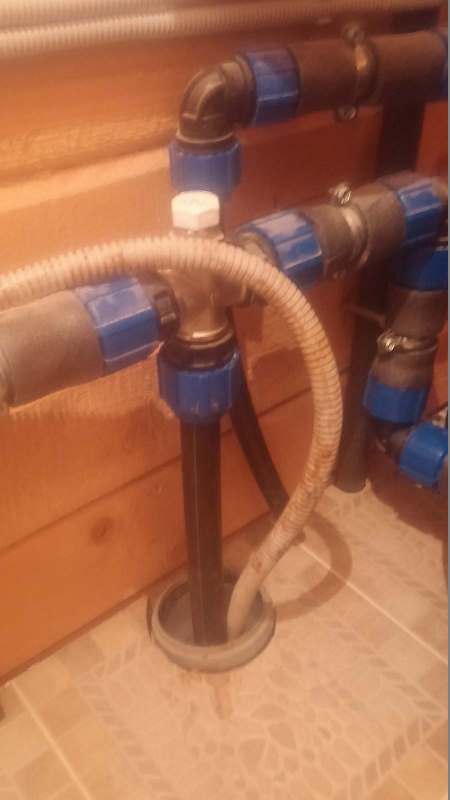

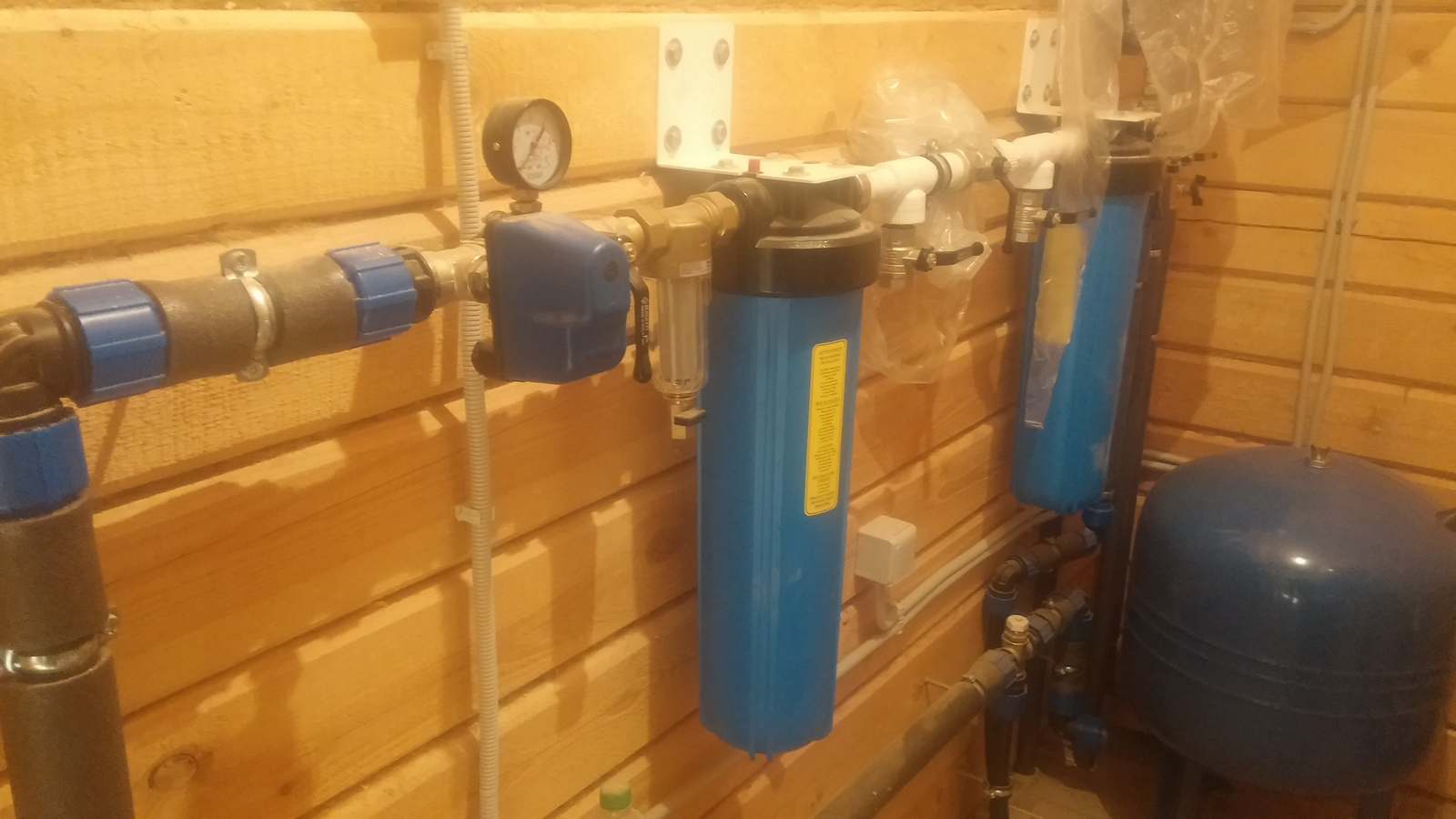

Обвязка водопровода внутри дома в котельной
Процесс подключения скважины к дому занял у нас весь день, но это по причине промерзшей земли и долгого ее долбления. Данную работу необходимо было делать именно в зимний период времени, так как в 100 метрах от участка большая река Кама, в другие времена года уровень грунтовых вод составляет 50 см, что не даст возможность делать такие раскопки. Скважинный адаптер здесь как никогда кстати, кессоны же необходимо дополнительно якорить и герметизировать. Адаптер в этом не нуждается. Уплотнительные резинки служат годами.
